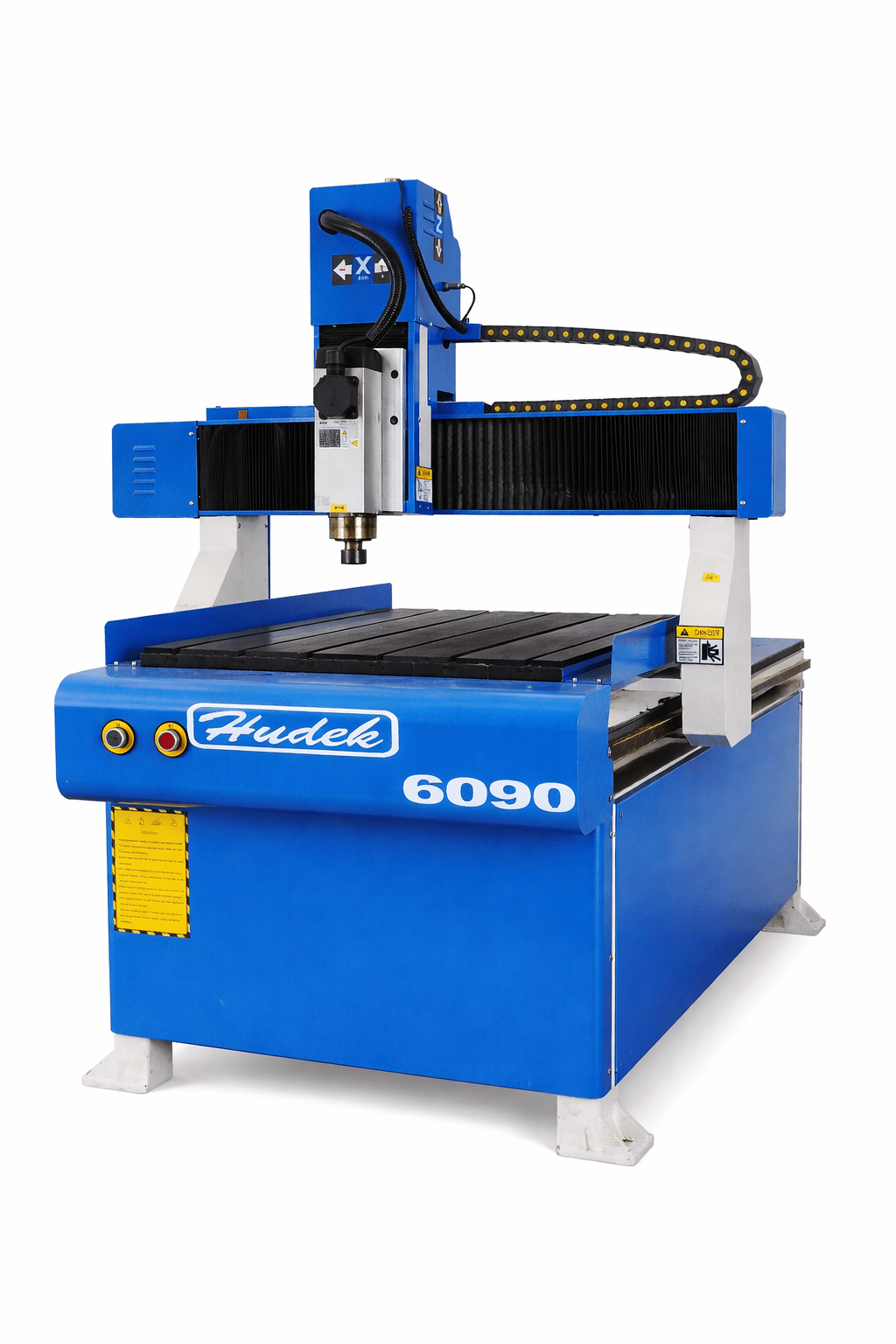

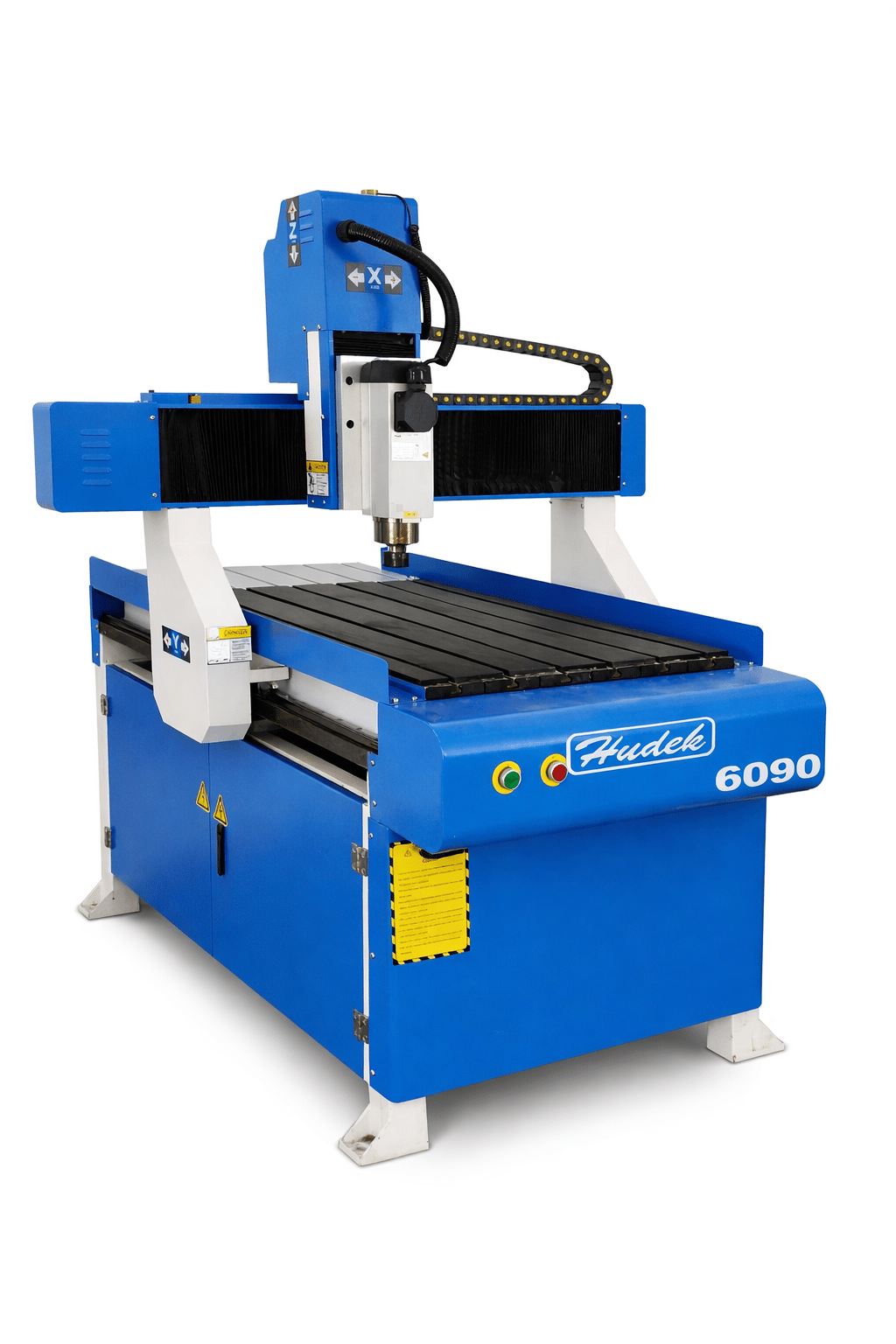

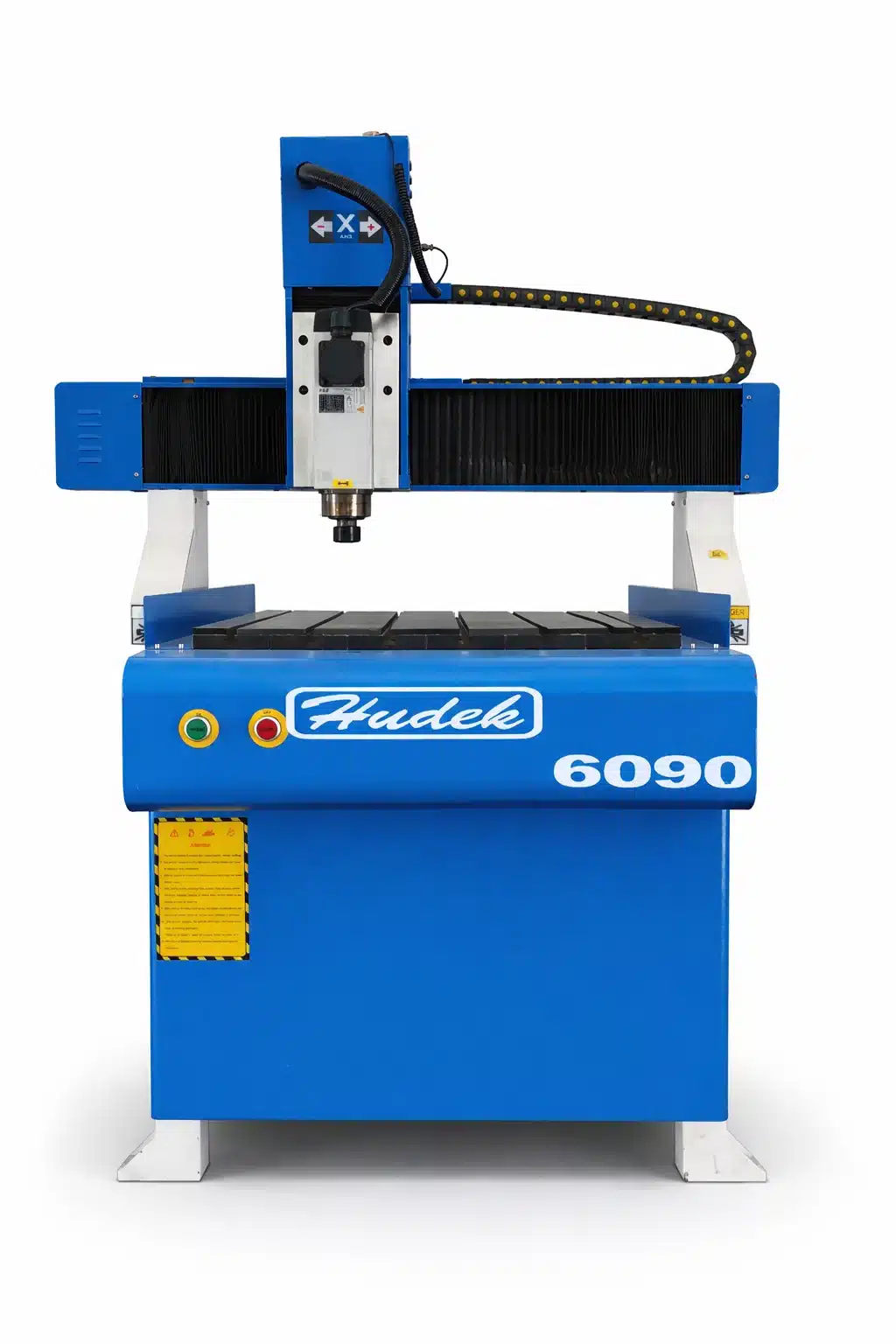

CNC GLODALICA 600×900
CNC OBRADNI CENTAR BLUE ELEPHANT ELE6090
radna površina 600X900 mm
instalirano 3,5 kW
napon 400 V
zračno hlađenje osovine
kontrola MACH 3
Artcam software
Granični prekidači OMRON
Ležajevi na svim osima TBI
max broj okretaja 18000 o/min
ručna zamjena alata
senzor kalibracije alata (visine)
stol za “T” utorima za pozicioniranje predmeta obrade
Z os 160 mm
pomak po osima -steper motori i driver
pomak po X i Y osi preko nazubljene letve
pomak po Z osi preko navojnog vretena
sa preciznom maticom
vođenje X i Y osi preko prizmatičnih linearnih vodilica
automatsko podmazivanje svih kliznih staza
CE norma
0000583-6090-1
| RADNA POVRŠINA (mm) | 600 x 900 |
|---|---|
| UKUPNA SNAGA (kW) | 3,5 |
| MAKSIMALNI BROJ OKRETAJA (o/min) | 18000 |
| POMAK Z-OS (mm) | 160 |
Povezani proizvodi
-
CNC Bušilice, CNC obradni centri
CNC GLODALICA 1200 x 1200
Opis:
Konstrukcija stroja od zavarenih čeličnih profila.
Automatska kalibracija alata (visine)
Stol s “T” utorima za pozicioniranje predmeta obrade
Pomak po osima -steper motori
Pomak po X i Y osi preko nazubljene letve
Pomak po Z osi preko navojnog vretena s preciznom maticom
Vođenje X iY osi preko prizmatičnih vodilica
Ručno podmazivanje svih kliznih staza
Artcam software
Dodatne opcije na stroju:
vakuum stol, vakuum pumpa
kapa za odsis piljevine
vodeno hlađenje motora
Snaga motora 3 ks
Servo motori za pomak radne glaveFotografije su informativnog karaktera i ne moraju u potpunosti odgovarati stvarnom izgledu stroja.
KOD: 0000583-2
Pošaljite nam upit
Please enable JavaScript in your browser to complete this form.Šifra: n/a -
Glodala i pločice, CNC Bušilice, CNC obradni centri
CNC GLODALICA 1300 x 2500
Opis:
Konstrukcija stroja od zavarenih čeličnih profila.
Automatska kalibracija alata (visine)
Stol s “T” utorima za pozicioniranje predmeta obrade
Pomak po osima -steper motori
Pomak po X i Y osi preko nazubljene letve
Pomak po Z osi preko navojnog vretena s preciznom maticom
Vođenje X i Y osi preko prizmatičnih vodilica i nazubljene letve
Ručno podmazivanje svih kliznih staza
Artcam softwareDodatne opcije na stroju:
vakuum stol u 4 zone, vakuum pumpa 7 kW
automatsko podmazivanje
Broj okretaja na radnoj osovini: 24000 o/min
Snaga motora 9 kW
Servo motori za pomak radne glave
Automatska zamjena alata – 8 pozicijaFotografije su informativnog karaktera i ne moraju u potpunosti odgovarati stvarnom izgledu stroja.
Snaga motora: 5,5 kW Radna površina: 1300 x 2500 mm Maks. broj okretaja: 18000 o/min Maksimalni pomak Z osi: 200 mm KOD: 0000583-2
stubna
Pošaljite nam upit
Please enable JavaScript in your browser to complete this form.Šifra: n/a -
Glodala i pločice, CNC obradni centri
CNC OBRADNI CENTAR MASTERWOOD WINNER 250
MASTERWOOD CNC WINNER 250
3-osni obradni centar
konstrukcija stroja: zavareni elementi
pomak po X osi -zupčanik i nazubljena letva
pomak po Y osi -zupčanik i nazubljena letva
pomak po Z osi -navojno vreteno sa kugličnom maticom
svi pokretni dijelovi su na linearnim vodilicama
centralno podmazivanje kliznih staza na svim osima
dimenzija radne površine X-3872 mm, Y-1814 mm, Z-655 mm
max dimenzije elementa za obradu
X-3200, Y-2000, Z-200 mm,
brzina pomaka: X i Y=38 m/min, Z=25 m/minAGREGAT ZA BUŠENJE
ukupno 19 glava
vertkikalna svrdla 7+6= 13 kom x os
horizontalna svrdla 2×2, 1×1 -y os
pila za utore D= 125 mm
snaga motora 1,7 kwAGREGAT ZA GLODANJE
robusna izvedba agregata
vodeno hlađenje
čišćenje prihvata alata – automatsko
snaga motora 13 kw
prihvat alata HSK F63HORIZONTALNI AGREGAT
agrega za glodanje utora za braveSPREMNIK ALATA
kružni spremnik alata, 16 pozicije na spremniku
max promjer alata 240 mm, max promjer pile 350 mm
max težina svakog alata 6 kgRADNI STOL
6 pomičnih greda
6 + 2 referentnih točaka
spremnik vakuuma unutar grede
magnetski ventili za pozicioniranje papuča i otvaranje vakuuma
4 podizača za teške komade, dvije radne pozicije
laser za pozicioniranje gredaVAKUUM PUMPA
KAPACITET 100 M3/H
suha izvedba (bez ulja)UPRAVLJAČKA KONZOLA
pomićna konzola, tipkovnica, miš
max broj papuča na gredi 8 komada
vakum papučeUPRAVLJAČKA JEDINICA
WINDOWS
RAM 4 GB, HARD DISC 500 GB, CD ROM
MONITOR 21″ LCD, 2 ETERNET CARDS
RS 232 SERIAL PORT-6 USB 2.0, 2 USB 3.0
TELESERVISPROGRAMSKA PODRŠKA
MASTERWORK MACHINE VERSION
grafički program koji omogućava jednostavno i brzo programiranje,
posebno pripremljen za operatere bez iskustva u programiranju
veliki broj funkcijskih ikona koje ubrzavaju pripremu obrade
video simulacija obrade
optimizacija procesa glodanja
optimizacija programa bušenja
program je otvoren za različite grafičke programe na tržištuu
određivanje pozicija vakuum papuča
prikaz kritičnih mjesta orbrade
2D – VERZIJA -interpolacija tri osi
grafička baza alataOPCIJE NA STROJU:
– “C” os -na glavnom agregatuŠifra: n/a
