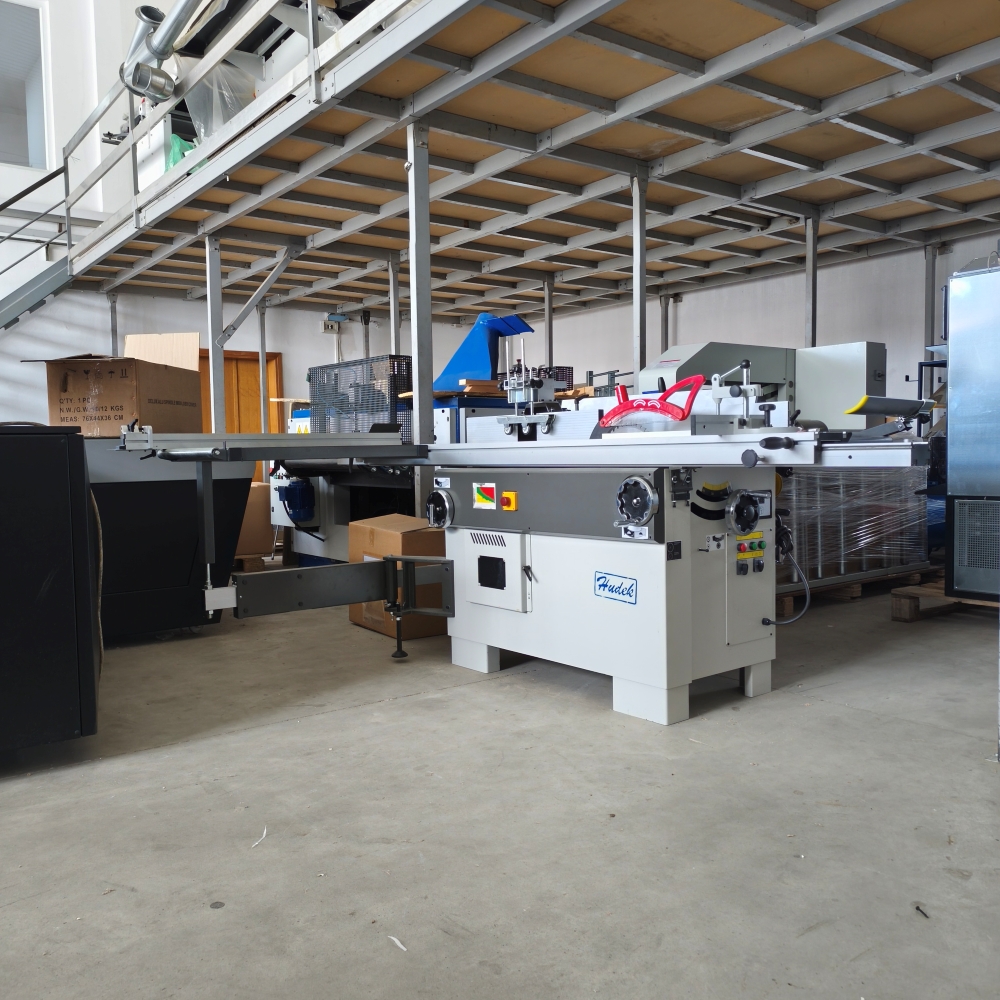

Komb stroj 410 H 2600
OPĆENITO:
Pogonski motori = 3kW / 4KS
kočnica na motoru na agregatu glodalice
gumb za hitan prekid rada

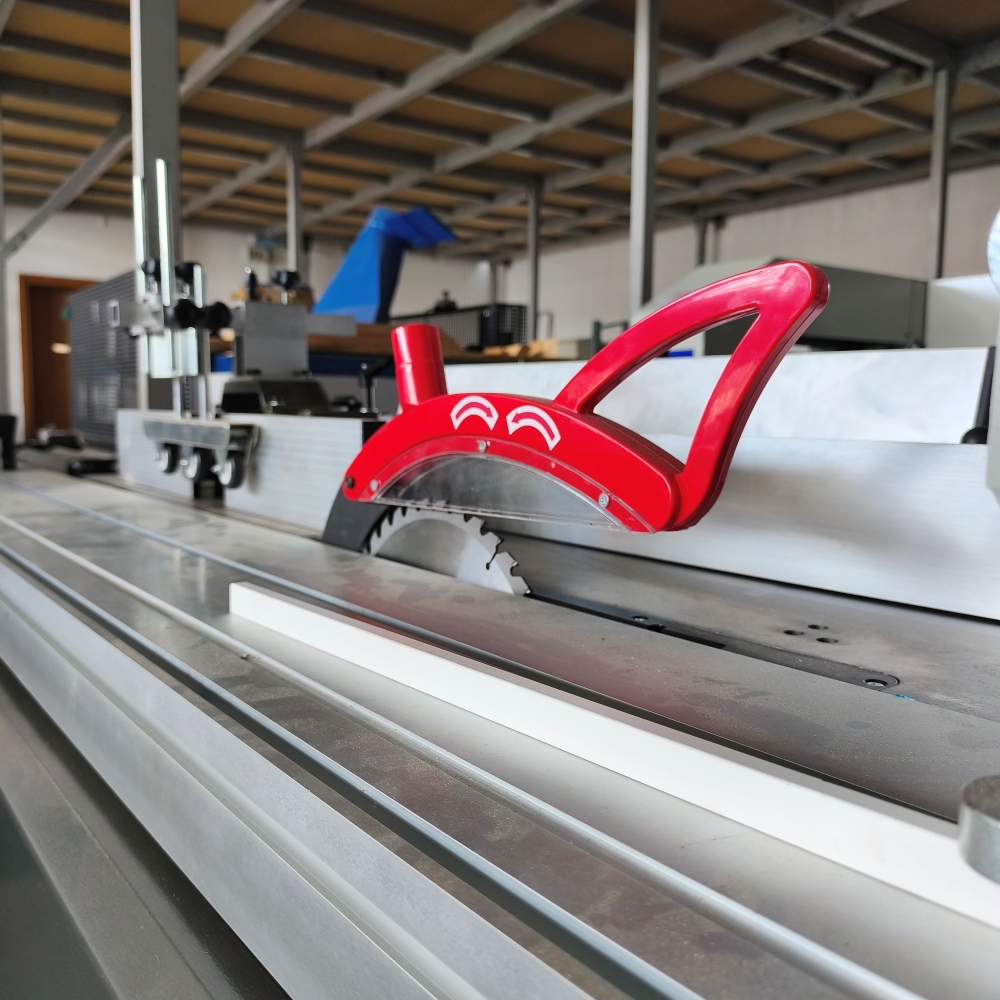

1. PILA:
Dužina reza = 2600 mm
Nagibni list pile = 90-45°
Kapacitet reza na pili = 90/45 st. 100/ 78 mm
Maksimalni promjer pile = 300 x 30
Promjer predrezača: 90×20 mm
Predrezač pogonjen motorom glavne pile
Širina desnog reza = 880 mm
Pomoćni stol lijevog reza = 880 x 580 mm
– suport pomoćnog stola lijevog reza
– teleskopska vodilica s graničnikom
– ekscentar pritiskač

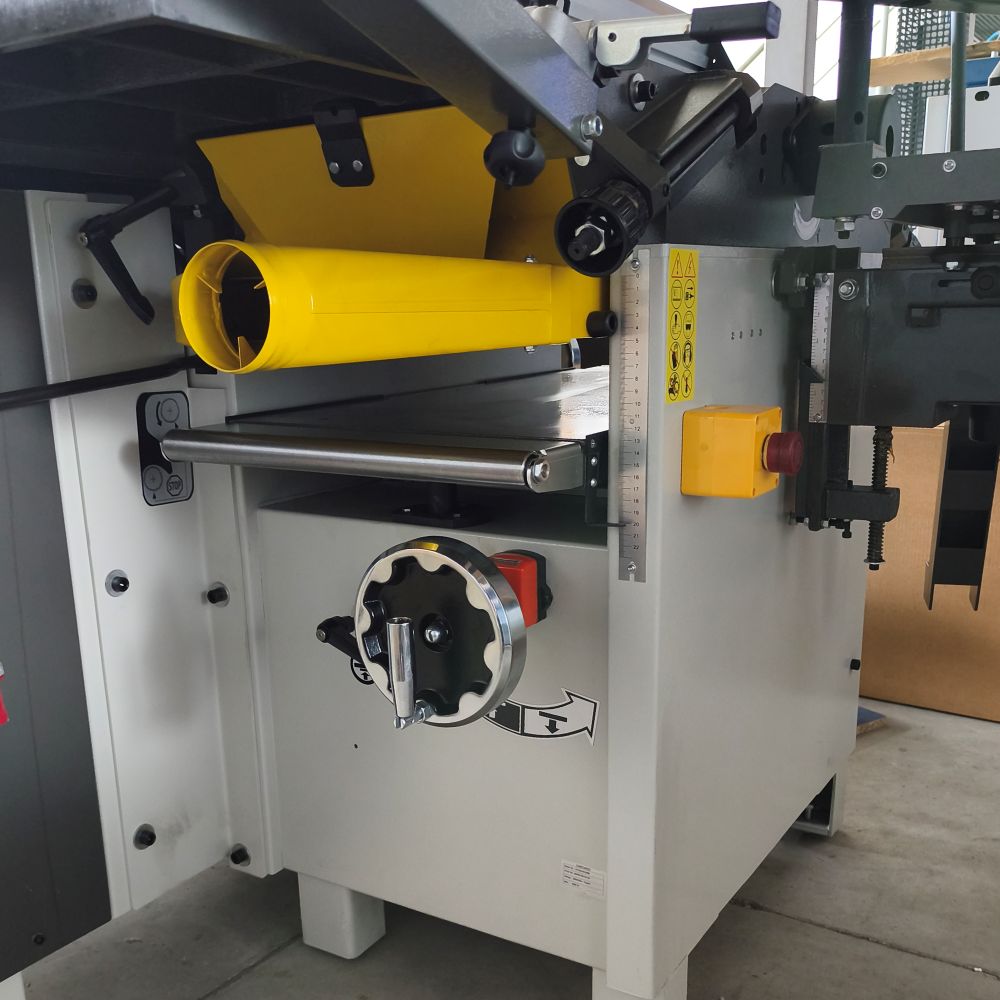

2-3. RAVNALICA -DEBLJAČA:
Širina ravnalice debljače = 410 mm
Promjer radne glave = 95 mm
Spiralna radna osovina s nožićima
Dužina ravnalice = 1600 mm/Širina ravnalice = 410 mm
Visina prolaza na debljači = 220 mm
Brzina pomaka na debljači = 6 m / min
– mosna zaštita na blanji

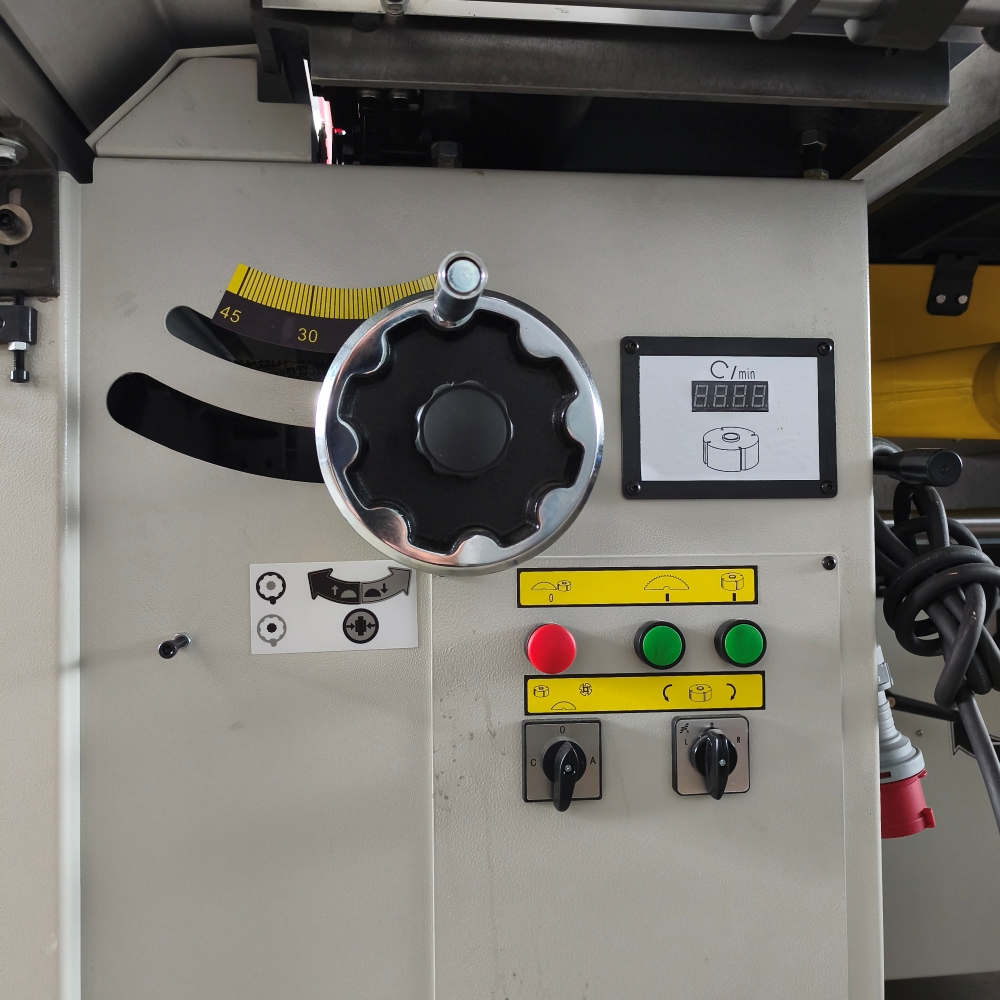

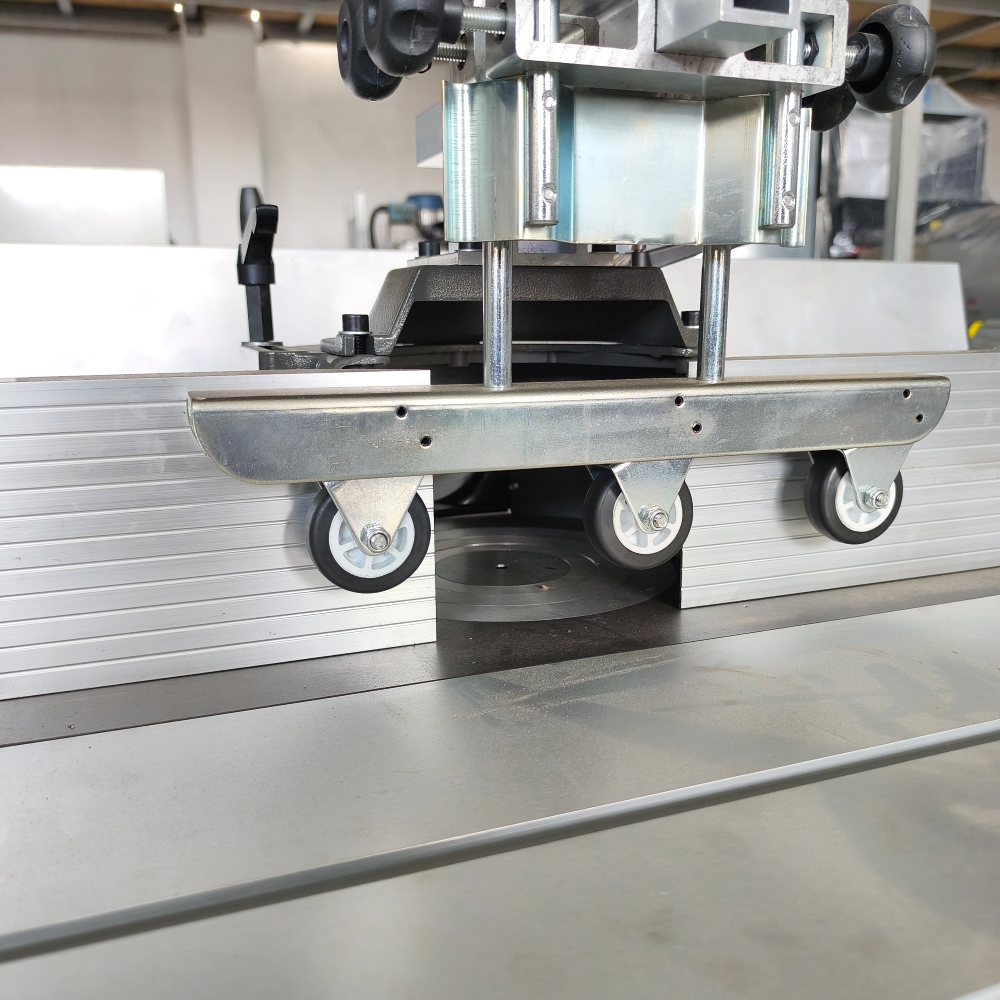

4. GLODALICA
2 smjera vrtnje osovine glodalice
NAGIB OSOVINE GLODAILICE
Promjer osovine = 30 mm
Broj okretaja na glodalici = 1800/ 3000/6000/9000 o/min
Promjer alata iznad ploče = 200 mm
Promjer otvora u ploči stola za alate = 180 mm
Korisna visina na osovini glodalice = 100 mm
– mikro podešavanje vodilica s numeričkim indikatorom mjerne pozicije

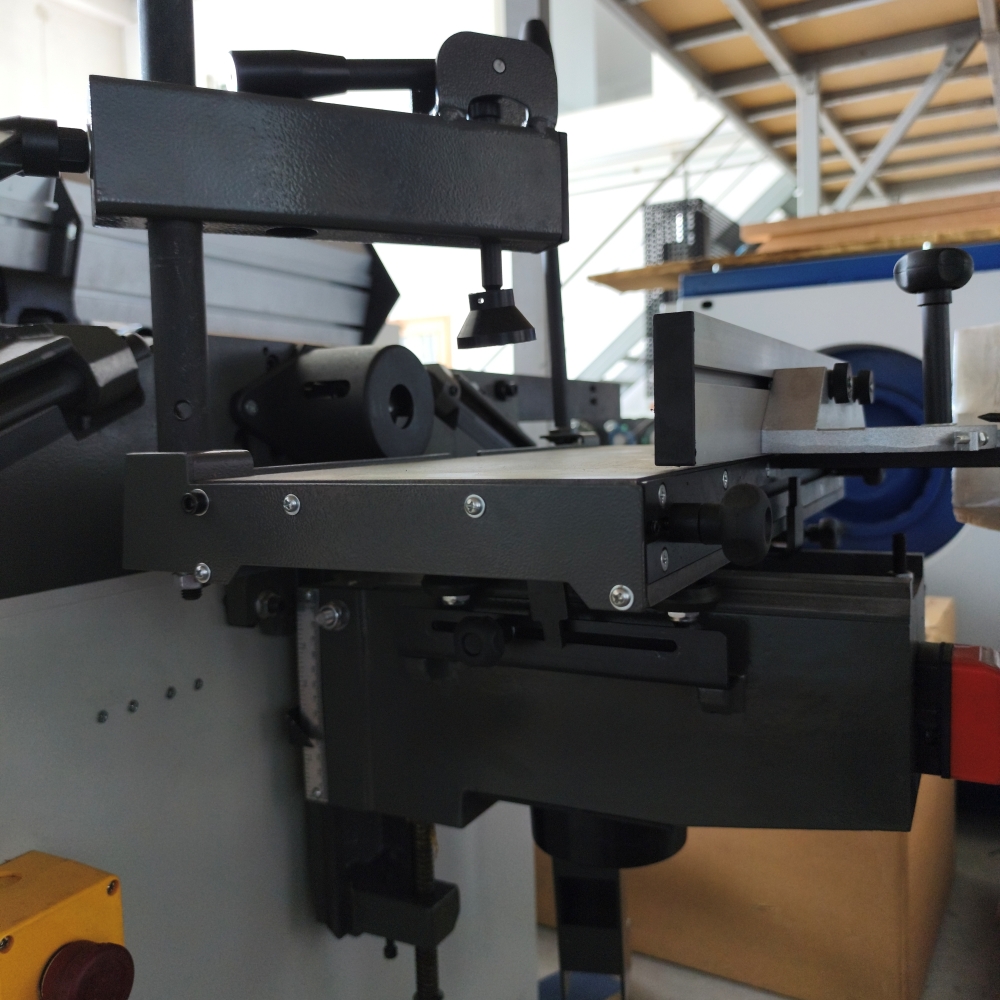

5. BUŠILICA + Wescot stezna glava
prihvat stezne glave = 0-16 mm
Izvedba CE
